真空断路器的工作原理

2019-11-24 20:22:38 3684

   一、真空断路器工作原理

   户内真空断路器的工作原理是:当动、静触头在操作机构的作用下分闸时,触头间产生电弧,触头表面在高温下挥发出蒸汽,由于触头设计为特殊形状,在电流通过时产生一磁场,电弧在此磁场作用下沿触头表面切线方向快速运动,在金属圆筒(屏蔽罩)上凝结了部分金属蒸汽,电弧在自然过零时就熄灭了,触头间的介质强度又迅速恢复起来。



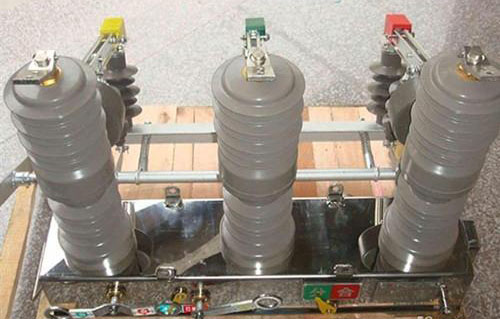

   二、真空断路器的构成

   真空断路器的主要结构由真空灭弧室、操作机构和绝缘支撑件基架等组成

   ·真空灭弧室

   按照开关型式不同有外屏蔽罩式陶瓷真空灭弧室、中间封接杯状纵磁场小型化真空灭弧室、内封接式玻璃泡灭弧室,其基本结构如下:

   ①气密绝缘系统(外壳)

   由陶瓷、玻璃或微晶玻璃制成的气密绝缘筒、动端盖板、定端盖板、不锈钢波纹管组成的气密绝缘系统是一个真空密闭容器。为了保证气密性,除了在封接式要有严格的操作工艺,还要求材料本身透气性和内部放气量小。

   ②导电系统

   由定导电杆、定跑弧面、定触头、动触头、动跑弧面、动导电杆构成。触头结构大致有三种:圆柱形触头、带有螺旋槽跑弧面的横向磁场触头、纵向磁场触头。目前采用纵磁场技术,此种灭弧室具有强而稳定的电弧开断能力。

   ③屏蔽系统

   屏蔽罩是真空灭弧室中不可缺少的元件,并且有围绕触头的主屏蔽罩、波纹管屏蔽罩和均压用屏蔽罩等多种。主屏蔽罩的作用是:a防止燃弧过程中电弧生成物喷溅到绝缘外壳的内壁,从而降低外壳的绝缘强度。b改善灭弧室内部电场分布的均匀性,有利于降低局部场强,促进真空灭弧室小型化。c冷凝电弧生成物,吸收一部分电弧能量,有助于弧后间隙介质强度的恢复。

   三、真空断路器的优点

   (1)在密封的容器中真空熄弧效果好,电弧和炽热气体不外露。

   (2)触头问隙很少。

   (3)燃弧时间短,电压低,能量小,触头磨耗少,允许的开断次数多。

   (4)动导电杆的惯性小,适宜频繁操作。

   (5)操作机构小及结构简单,整体体积小,重量轻。

   (6))操作时噪声小。

   (7)无火灾和爆炸燃火的危险。

   (8)触头部分为完全密封结构,不容易因潮气、灰尘、有害气体等影响而降低它的性能,运行可靠。

   关于真空断路器工作原理的相关信息就为大家介绍到这里了,希望这篇文章对您有所帮助。如果您还有什么不明白的地方可以关注我们佳吉电气,我们会尽快为您解答。
